Worauf es beim Battery Balancing von Lithium-Ionen-Akkus ankommt

| Autor / Redakteur: Marcel Schmid * / Thomas Kuther

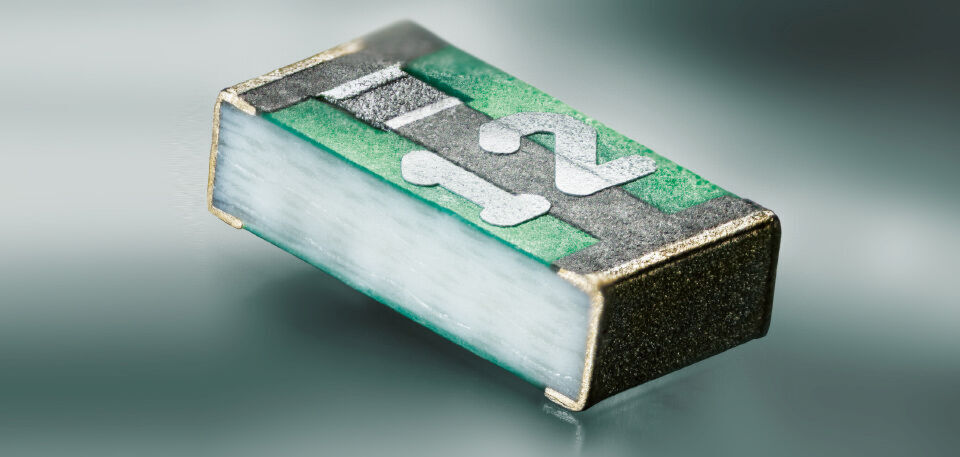

Automotive Chip-Sicherung Schurter USN 1206: schützt vor Überstrom und Übertemperatur gemäß AEC-Q200.
Automotive Chip-Sicherung Schurter USN 1206: schützt vor Überstrom und Übertemperatur gemäß AEC-Q200. (Bild: Schurter)

Ohne Battery Balancing bestimmt in einem Mehrzellen-Akku stets die schwächste Zelle darüber, welche Kapazität das Gesamtsystem hat. Da einzelne Zellen aber unterschiedlich altern, kann man selbst mit einer gewissenhaften Selektion nicht sicherstellen, dass alle Zellen eine identische Kapazität aufweisen. Es braucht andere Ansätze.

Lithium-Ionen-Akkus unterliegen wie andere Akkutypen auch beim Laden und Entladen einem Abnutzungsprozess, der auf chemische Veränderungen zurückzuführen ist. Beim Lithium-Ionen-Akku besteht die Anode aus einer Kupferfolie, die mit Kohle oder einer Graphitverbindung beschichtet ist.

Schonend laden

Die Kathode besteht aus einer Lithiumverbindung. Der zwischen den Elektroden liegende Elektrolyt ist ein gelöstes Lithiumsalz. Je nachdem ob der Elektrolyt flüssig oder fest ist, spricht man von Lithium-Ionen- oder Lithium-Polymer-Akkus.

Die unter diesen Sammelbegriff gehandelten Zellen unterscheiden sich hauptsächlich im Kathodenwerkstoff, der aus Kobalt, Mangan, Nickel-Kobalt, Nickel-Kobalt-Mangan (NKM), Eisenphosphat oder Titanat bestehen kann. Die verschiedenen Kathodenwerkstoffe bewirken unterschiedliche Energiedichten, Leistungsdichten, Nennspannungen und mögliche Ladezyklen.

Das sogenannte IU-Ladeverfahren, das bei solchen Zellen angewandt wird, arbeitet mit Konstantstrom und Konstantspannung (Constant Current = CC, Constant Voltage = CV). Wie die Lebensdauer hängt auch die Ladezeit von diversen Faktoren ab, bei höheren Ladeleistungen vor allem von der Temperatur. Kurze Ladezeiten bzw. hohe Ladeströme wirken sich belastend auf das Elektrodenmaterial aus, sodass die Lebensdauer und Zyklenzahl verkürzt wird. Schonendes Laden/Entladen erhöht die Lebensdauer massiv.

Lithium-Plating

Das Laden und Entladen von Li-Ion-Zellen bei hohen Strömen oder tiefen Temperaturen kann zu Lithium-Plating führen. Dabei lagern sich Lithium-Ionen bevorzugt auf der Anodenoberfläche ab, anstatt sich zwischen die Schichten des Graphits einzulagern. Dieser Effekt führt zu signifikanten Einbußen an Leistung, Lebensdauer und Sicherheit. In extremen Fällen kann das Lithium-Plating sogar zu einem Kurzschluss oder, da metallisches Lithium leicht entflammbar ist, auch zu einem Brand führen. Üblich sind je nach Qualität und Aufbau des Akkus 500 bis über 1000 Ladezyklen. Als abgenutzt gilt ein Akku dann, wenn weniger als 80% der ursprünglichen Kapazität übrig sind.

Cluster oder Akkupacks

Cluster oder Akkupacks bestehen zur Erhöhung der Nennspannung in der Regel aus mehreren in Reihe geschalteten Einzelzellen oder Zellblöcken. Fertigungs- und alterungsbedingt gibt es hierbei Schwankungen in der Kapazität, im Innenwiderstand und weiteren Parametern dieser Zellen. Die schwächste Zelle ist dabei bestimmend, wie viel geladen oder entladen werden darf.

Im praktischen Einsatz von mehrzelligen in Reihe verschalteten Akkus führt dieser Umstand dazu, dass die Zellen in Reihe unterschiedlich geladen und entladen werden. Es kommt dann im Verbund zu kritischer Tiefentladung oder bei der Ladung zu einer Überladung und Überschreiten der Ladeschlussspannung einzelner Zellen. Je nach Akkutyp kann es dabei zu einer irreversiblen Schädigung einzelner Zellen kommen. Die Folge: das gesamte Akkupack verliert an Kapazität.

Batteriemanagementsysteme

Batteriemanagementsysteme (BMS) sind verantwortlich für die Steuerung und Kontrolle des Lade- und Entladevorgangs von Hochleistungs-Akkupacks in autonomen Leistungselektronikanwendungen (E-Power) wie Elektro- und Hybridfahrzeugen, Robotik oder ähnlichem. Ihre Hauptaufgabe besteht darin, dafür zu sorgen, dass jede einzelne Zelle sowohl beim Laden als auch beim Entladen einen für die Anwendung definierten Grenzwert bezüglich Ladezustand (SoC = State of Charge) weder unter- noch überschreitet. Der SoC-Wert bezeichnet die noch verfügbare Kapazität eines Akkus im Verhältnis zum Nominalwert. Der Wert wird in Prozent vom vollgeladenen Zustand angegeben. Beispiel: 30% bedeuten, dass der Akku noch über eine Restladung von 30% bezogen auf die Vollladung verfügt. Je nach Anwendung liegen die oberen und unteren Grenzwerte für den SoC bei 20% bis 100% für maximale Leistung bzw. 30% bis 70 % für maximale Lebensdauer.

Batteriemanagementsysteme überwachen Kennwerte wie die Batteriespannung, die Temperatur der Zellen, ihre Kapazität, ihr Ladezustand, die Stromentnahme, die Restbetriebszeit, den Ladezyklus und vieles mehr. Diese Steuereinheiten sind unentbehrlich, da mehrere Batteriezellen zu einem Cluster vereinigt werden müssen, um eine hohe Gesamtbatteriekapazität zu erzielen. Eine zunehmend wichtigere Rolle in solchen Batteriemanagementsysteme spielen dabei die Balancer.

Passives Battery Balancing

Eine technisch einfache und weit verbreitete Methode ist das passive Balancing, das praktisch nur im Bereich des Ladeschlusses arbeitet, also wenn die Zellen eines Akkupacks fast vollständig geladen sind. Dabei wird bei den Zellen, die bereits die Ladeschlussspannung erreicht haben, durch den Balancer ein Widerstand parallel geschaltet und so die Spannung auf die Ladeschlussspannung begrenzt. Diese Zelle wird dann nur geringfügig weiter geladen oder sogar etwas entladen, während die Zellen in der Reihenschaltung, die die Ladeschlussspannung noch nicht erreicht haben, weiterhin mit dem vollen Ladestrom versorgt werden. Die Leistung des Parallelwiderstandes muss dabei an den Ladestrom angepasst werden, da die überschüssige Energie in Form von Wärme am Widerstand auftritt.

Der Vorteil dieser Methode: sie ist kostengünstig und technisch leicht realisierbar. Die Kehrseite der Medaille: der Ladevorgang dauert so lange, bis die schwächste Zelle den geforderten SoC-Wert aufweist. Zudem verpufft viel Energie in Form unerwünschter Wärme. Diese Verlustwärme wirkt sich zudem negativ auf die Lebensdauer der Akkuzellen aus und ist eine nicht unerhebliche Brandgefahr.
