Multi-Energietankstelle liefert Strom, Wasserstoff & Methan

| Redakteur: Benjamin Kirchbeck

Immer mehr Autos nutzen alternative Antriebe. Die dazu passende Tankstelle wird jetzt entwickelt. Mitte Februar 2018 begannen die Forschungsarbeiten. Die Zapfsäule der Zukunft soll den Fahrern Strom, Wasserstoff sowie das Erdgassubstitut Methan aus regenerativen Quellen bereitstellen – und das effizient, kostengünstig und bedarfsgerecht.

Firma zum Thema

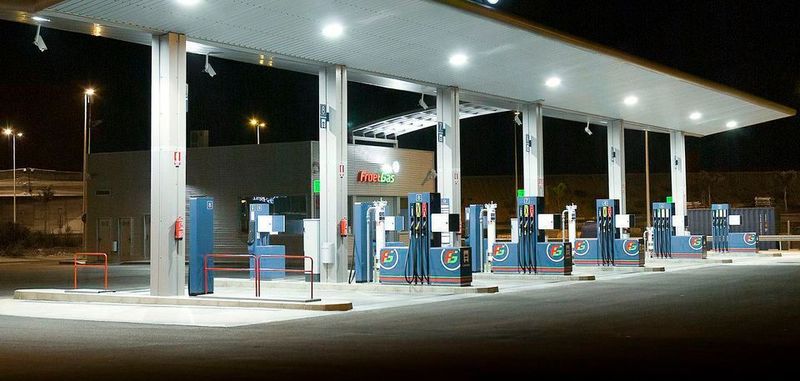

Die Tankstelle der Zukunft: Für die technische Entwicklung inklusive Sicherheitskonzept haben die Forscher drei Jahre Zeit. In einem Demonstrationsbetrieb soll das Ganze ab 2020 getestet werden (Symbolbild).
Die Tankstelle der Zukunft: Für die technische Entwicklung inklusive Sicherheitskonzept haben die Forscher drei Jahre Zeit. In einem Demonstrationsbetrieb soll das Ganze ab 2020 getestet werden (Symbolbild).
(Bild: gemeinfrei / CC0 )

Die Mobilität wandelt sich: Strom aus Wind und Sonne für E-Autos und erneuerbarer Wasserstoff für Brennstoffzellenfahrzeuge spielen eine immer größere Rolle. Auch Methan aus Ökostrom für Erdgasautos aus Ökostrom ist ein klimafreundlicher Kraftstoff. Noch fehlt jedoch die entsprechende Tankstelle. Bislang werden Strom- und Wasserstofftankstellen massiv ausgebaut. Eine Tankstelle, die Strom, Wasserstoff und auch Methan liefert, gibt es bislang aber nicht. Mit dem ZSW-Projekt soll sich das nun ändern.

Stufenförmige Nutzung der erneuerbaren Energie

Die Idee der Wissenschaftler aus Stuttgart: Eine Multienergiezapfsäule. Erneuerbarer Strom etwa aus Windkraftanlagen soll über das Stromnetz direkt in die Batterie der Elektroautos geladen werden. Ist der Bedarf höher als das Angebot, springt eine zugeschaltete stationäre Großbatterie ein, die zuvor bei einem Überangebot an Strom gefüllt wurde.

So funktioniert die Zapfsäule der Zukunft.
So funktioniert die Zapfsäule der Zukunft.
(Bild: ZSW )

„Ist die Batterie voll und können auch die tankenden Elektroautos den Strom nicht mehr abnehmen, erfolgt bei Bedarf in einem zweiten Schritt die Umwandlung des Ökostroms in Wasserstoff“, erklärt Dr. Ulrich Zuberbühler vom ZSW. Diesen Kraftstoff nutzen Brennstoffzellenfahrzeuge. Fällt mehr Wasserstoff an, als gebraucht wird, kommt er in einen Speicher.

In einem dritten Schritt erzeugt die Tankstelle der Zukunft Methan. Das soll dann erfolgen, wenn der Wasserstoffspeicher voll ist und die Brennstoffzellenautos das Gas nicht abnehmen. Zur Umwandlung in Methan wird dem Wasserstoff Kohlendioxid zugeführt. Beide Gase reagieren an einem Katalysator zu Methan. Methan ist der Hauptbestandteil von Erdgas, Erdgasautos können den Kraftstoff problemlos nutzen. Ist mehr verfügbar als getankt wird, kommt das Methan in einen Speicher. Ist dieser voll, wird das Methan in das Erdgasnetz eingespeist.

„Mit unserem Vorhaben bleibt die Kopplung des Stromnetzes mit der Mobilität nicht auf Elektroautos beschränkt“, erklärt Zuberbühler. „Auch die anderen alternativen Antriebe profitieren davon.“ Die ZSW-Wissenschaftler sprechen von einer stufenförmigen Nutzung der erneuerbaren Energie. Priorität hat die Nutzung mit den geringsten Energieverlusten.

Die Stufe 1 wird erst verlassen, wenn ihr Potenzial ausgereizt ist und so weiter. Am effizientesten ist die Verwendung des regenerativen Stroms in Elektromotoren. Hier fallen keine Energieumwandlungsverluste an, sondern nur bis zu 10 Prozent Batteriespeicherverluste.

Erst wenn dieser Bedarf gedeckt ist, kommen die nächsten Stufen in Betracht: Zuerst die Umwandlung in Wasserstoff und dann die Methanisierung. Der Wirkungsgrad von Strom zu Wasserstoff liegt bei rund 75 Prozent, der von Strom zu Methan bei 60 Prozent. Gelagert werden können die chemischen Langzeitspeicher ohne Verluste. Wird die bei der Umwandlung entstehende Abwärme genutzt, steigert das den Wirkungsgrad um einige Prozentpunkte.

Komponenten weiterentwickeln

Ziel des ZSW in dem Projekt ist es, die Effizienz, Lebensdauer und Wirtschaftlichkeit der beiden Hauptkomponenten zu verbessern. Bei ihnen handelt es sich um einen alkalischen Druck-Elektrolyseur und einen Plattenreaktor zur Methanisierung. Sie werden im 100-Kilowatt-Maßstab weiterentwickelt. Um die Elektrolyse und die Methansynthese zeitlich voneinander zu entkoppeln, ist ein Wasserstoffzwischenspeicher vorgesehen, den das Institut konzeptionell entwickelt und sicherheitstechnisch bewertet.

Für die technische Entwicklung inklusive Sicherheitskonzept und Klärung aller Genehmigungsdetails haben die Forscher drei Jahre Zeit. In einem Demonstrationsbetrieb vor Ort soll das Ganze dann ab dem Jahr 2020 getestet werden.

Das ZSW-Vorhaben ist Teil des Projekts QUARREE100. In dem mit 24 Millionen Euro geförderten Leuchtturmprojekt setzen Institute, Unternehmen und die öffentliche Verwaltung den nachhaltigen Umbau der Energieversorgung eines Stadtquartiers in der Stadt Heide, Kreis Dithmarschen, um. Die Tankstelle fungiert hierbei im Quartier als Energiezentrum für die Energiewandlung und -speicherung.

Sektorkopplung ausweiten

Der Ökostromanteil im deutschen Stromnetz liegt inzwischen bei rund einem Drittel, Tendenz steigend. 2030 sollen es bereits 65 Prozent sein. Eine Nutzung außerhalb des Stromnetzes, etwa in Elektroautos und als alternativer Kraftstoff, würde den Sektor Mobilität klimafreundlicher machen. Bislang gibt es hier nur geringe Fortschritte.

Die alternativen Kraftstoffe Wasserstoff und Methan haben zudem den großen Vorteil, als chemische Speichermedien lange ohne Verluste gelagert und in das deutsche Erdgasnetz eingespeist werden zu können, wo sie auch für die Sektorkopplung zur CO2-neutalen Wärmeversorgung von Gebäuden bereitstehen.
