Das Cockpit von gestern, heute und morgen

| Autor / Redakteur: Hanne Schweitzer / Julia Schmidt

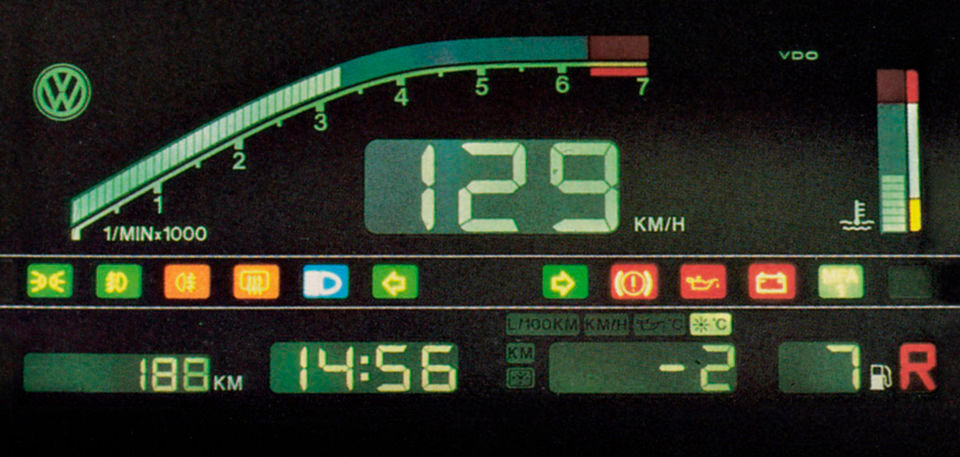

1986 gab es im Golf das Digifiz.
1986 gab es im Golf das Digifiz. (Bild: VW)

Vom Analogtacho über Digifiz bis zum frei konfigurierbaren Cockpit: Die Entwicklung der Anzeigen im Auto innerhalb gut eines Jahrhunderts ist enorm. In den kommenden Jahren geht es aber noch schneller weiter.

Die Tage der analogen Instrumente sind gezählt: Weil der Fahrer die immer vielfältigeren Funktionen seines Autos nutzen will und überwachen muss, wird das Cockpit zur Kommunikationszentrale zwischen Auto und Fahrer. Dafür braucht es mehr als die Zeiger und bunten Lämpchen der vergangenen Jahrzehnte.

1902 wurde der erste Tacho erfunden

Die ersten Automobile mussten mit dem Popometer als Geschwindigkeitsmesser auskommen. Als Erfinder des Tachos im Auto gilt Otto Schulze, der 1902 das Patent für den Wirbelstromtacho erhielt. Mit Hilfe einer Welle wurde die Drehzahl des Rades oder des Getriebes zum Tacho übertragen, wo sie einen Magneten in Drehung versetzte, der wiederum eine Scheibe mit einem darauf befestigten Zeiger entsprechend bewegte. 1935 wurde in Deutschland die Tachopflicht eingeführt. Mit dem Fortschritt hielten weitere Instrumente Einzug ins Cockpit, etwa zur Mitte der vergangenen Jahrhunderts waren in einem Vorgänger heutiger Kombiinstrumente Funktionen wie Tacho, Kilometerzähler oder Tankanzeige in einem Instrument zusammen gefasst. Später ersetzte ein elektrischer Tacho die mechanische Verbindung.

Dabei war der Tacho in der Vergangenheit nicht immer rund: Opel setzte beispielweise beim Kapitän und Volvo beim Amazon einen horizontalen Bandtacho ein, Mercedes beim W110 einen vertikalen Walzentacho. Als sich die Welt in den 1980ern immer mehr digitalisierte, hielten Digitaltachos ins Auto Einzug, die aus heutiger Sicht regelrechte Mäusekinos sind. Zum Beispiel gab es ab Ende der 1980er Jahre das so genannte Digitale Fahrer-Informationszentrum als Sonderausstattung für VW Golf II und Jetta II, heute ist das Digifiz ein gesuchtes Teil bei VW-Fans. Kleinteilige, bunte Digitalanzeigen fanden sich in den 1980ern auch bei Opel, zum Beispiel im Kadett E oder im Sportcoupé Monza.

Frei konfigurierbar und digital

Heute blickt der Fahrer einer modernen Fahrzeugs auf ein digitales Cockpit: Autohersteller wie Audi, VW, Mercedes, BMW oder Volvo tauschen die mechanischen Uhren hinter dem Lenkrad durch frei konfigurierbare Bildschirme, die auf Wunsch großflächig Navigationsdaten, Fahrinformationen oder den Status der Assistenzsysteme aufbereiten – je nachdem, was gerade angebracht ist. So zum Beispiel beim Mercedes-System MBUX in der A-Klasse, dessen extrem breiter Bildschirm sich über die Hälfte des Armaturenbrettes erstreckt. Direkt vor dem Fahrer liegt eine frei konfigurierbare Tacho-Darstellung, die sich über zwei Touchpads auf dem Lenkrad bedienen lässt. Der rechte Teil des im Serienumfang enthaltenen Widescreens ist unter anderem für das Infotainment zuständig.

Mit den Bildschirmen wollen die Autohersteller auch dem speziellen Informationsbedürfnis immer stärker automatisierter Fahrzeuge gerecht werden. Wer an den fahrenden Computer übergibt, will über die Handlungen des Autopiloten informiert sein. Künftig geben die großen Touchscreens auch haptisches Feedback, wie es beispielweise Zulieferer Bosch vorgestellt hat. Die auf dem Touchscreen dargestellten Tasten fühlen sich wie realistische Knöpfe an, so dass der Fahrer sie ablenkungsfrei bedienen kann.

3D-Schaltflächen als Hologramme

Eine deutliche stärkere Verbreitung dürfte künftig auch das seit Anfang der Nullerjahre in Großserie im Auto erhältliche Head-up-Display finden, das es bereits in einfacher Ausführung bis in die Kleinwagenklasse geschafft hat. Der nächste Schritt zur Weiterentwicklung der Anzeige im Blickfeld des Fahrers ist die Integration von Augmented Reality, was übersetzt erweiterte Realität bedeutet. Das Head-up-Display wird hierbei genutzt, um im Sichtfeld des Fahrers virtuelle Hinweise einzuspielen, die sich in seine Straßenansicht einfügen. Zum Beispiel könnte der Navi-Hinweis an einer unübersichtlichen Kreuzung künftig aus Fahrersicht quasi direkt auf der Straße angezeigt werden: Der Abbiegepfeil liegt scheinbar direkt auf der Spur, die der Fahrer nutzen soll und er muss ihm nur noch folgen. Auch Warnungen vor Gefahrenstellen können direkt auf der Fahrbahn erscheinen. In Fahrtpausen könnte der Fahrer sich auf die Windschutzscheibe seine eingegangenen E-Mails anzeigen lassen. Für den von Volkswagen für 2019 angekündigten Elektro-Kompakten I.D. Ist beispielsweise der Einsatz eines Head-Up-Displays mit Augmented Reality geplant.

Noch in weiterer Zukunft ist eine 3-D-Darstellung auf den Displays oder eine Darstellung von Informationen und Schaltflächen als Hologramme die frei im Raum schweben, wie es BMW 2017 vorgestellt hat. Ein Ultraschallimpuls aus einer Art Lautsprecher gibt dem Nutzer Rückmeldung in Form spürbarer Welle, wenn er einen der virtuellen Schalter betätigt.
